Tomのネットワーク勉強ノート
 自宅で出来るネットワーク簡易実習
   実習5.通信における名前解決のしくみ

TCP/IP通信、例えばHPを見るときは"http://www.tomnetwork.net"みたいに、FQDN(Fully Qualified Domain Name;完全修飾ドメイン名 )
を使いますよね?そして、特に意識しなくてもFQDNの入力さえ間違えていなければHPを見ることが出来ます。

しかしながら、通信そのものを見てみると、FQDNだけで接続先のServerが分かるかというと、
そうではありません。
DNS(Domain Name System)によって、FQDNからIP Addressを知り、
ARP(Address Resolution Protocol)によってIP AddressからPC Cardなどに焼き付けられた
MAC Addressを知って、送信されます。

実際にBrowserで情報処理技術試験センター"http://www.jitec.jipdec.or.jp/"を入力して、通信が確立されるまでのDataのやりとりを
EtherealでMonitoringしてみましょう。

ショッピング Powered by 楽天(商品数:5,283,000点)
 オークション | books・本

ファッション :
グルメ :
ヘルス・ビューティ:
パソコン・家電 :
生活・インテリア :
その他 :

  レディース | メンズ | アクセ | スニーカー | バッグ
  産直品 | 海産物 | ワイン | 日本酒 | 焼酎 | お菓子
  ダイエット | コスメ | 自然派食品 | 香水 | 健康食品
  PC | デジカメ | 家電 | TV | DVDデッキ | オーディオ
  インテリア | 生活雑貨 | キッチン食器 | 引越し
  ペットグッズ | 自転車 | カー用品 | バイク | 楽器

今回私が試してみる環境は下記のとおりです。

情報処理技術試験センター
【 http://www.jitec.jipdec.or.jp/】
【 DNS Server 】
n8.wakwak.com
IP:211.9.227.5
[=========================================Internet===================================]
IP:61.115.78.112
【 ADSL Router(default gateway 】
PLANET_1c;bf.9d
IP:192.168.1.1/24
MAC:00-90-cc-1c-bf-9d
【 送信元PC:TomPC 】
IP:192.168.1.11/24

(1)ARP Tableを初期化するために、DOS Promptから、
  c:\> arp -d
と入力して下さい。

(2)Etherealを立ち上げ、Startさせて下さい。


(3)そして、Browserを立ち上げ、"http://www.jitec.jipdec.or.jp/"と入力し、
  適当なところで、EtherealをSTOPして下さい。

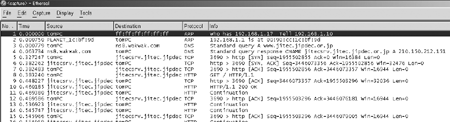

(4)これに似た、Packetが取れたと思います。

この結果を使って、通信確立の流れを勉強してみましょう。


通信の流れはこんな感じです。
(イ)TomPCは、FQDN:www.jitec.jipdec.or.jpのIP Addressを知りたい。
    => DNS Serverが教えてくれます。

(ロ)そのDNS ServerのIP Addressは何でしょう?
    => 設定済みですね。 211.9.227.5

(ハ)DNS Serverに問うためには、あて先MAC Addressが必要になります。

(ニ)DNS Serverは同一Networkでしょうか? 別Networkでしょうか?
  それは、こうやって調べます。(Computerが計算してくれます)
  ・自分のIP Address(192.168.1.11)とSubnetMask(255.255.255.0)の論理積
    => 192.168.1.0
  ・対象の(今回はDNS Server)IP AddressとSubnetMask(255.255.255.0
    => 211.9.227.0
  を比較し、同じであれば同一Network内、違ったら別Networkです。

(ホ)同一Networkなら、DNS ServerのMAC Address、別NetworkならDefault GatewayのMAC Addressを
 調べる。
   => これが1行目

1行目 TomPC => FF-FF-FF-FF-FF-FF protcol arp

DNS Server(211.9.227.5)は別Networkなので、DefaultGatewayである、192.168.1.1のMAC Address
を調べています。
★ARPのあて先MAC AddressがALL bit 1(Broadcast)であることを確認しておいて下さい。
 TE(NW)H11 午後T問4で出題実績があります。

2行目 PLANET_1c:bf:9d(Router) => TomPC protcol arp

1行目のreplay(応答)Packetです。これで、Default GatewayのMAC Address(00-90-cc-1c-bf-9d)が分かりました。



3行目 TomPC => n8.wakwak.com(DNS Server) Protocol DNS

2行目で、送信先MAC Addressが解決できたので、Packetを作成し、DNS Server
にwww.jitec.jipdec.or.jpのIP Addressを問い合わせます。

4行目 n8.wakwak.com(DNS Server) => TomPC Protocol DNS

3行目のreply PacketがDNS Serverから返ってきました。
www.jitec.jipdec.or.jpのIP Addressは210.150.212.151です。

(ヘ)www.jitec.jipdec.or.jpに接続するPacketを形成します。
www.jitec.jipdec.or.jpのIP Address(210.150.212.151)は同一Networkでしょうか?
  (ニ)と同じ方法で調べます。
  => 別Networkですね。別Networkなので、あて先MAC AddressはDefault Gatewayです。
    Default GatewayのMAC Addressは2行目で知ってますので、再度問い合わせる必要はありませんね。

5行目〜7行目 3 way handshake

8行目〜 TomPC => www.jitec.jipdec.or.jp HTTP


これでやっと通信が確立出来ました。
いかがでしょう? 流れを理解できましたか?

情報処理技術試験センター
【 http://www.jitec.jipdec.or.jp/】
【  DNS Server 】
IP:211.9.227.5
[=========================================Internet===================================]
IP:61.115.78.112
【 ADSL Router(default gateway 】
IP:192.168.1.1/24
MAC:00-90-cc-1c-bf-9d
【 送信元PC:TomPC 】
IP:192.168.1.1/24
